ЕЦ Инсулатор Јиангки Цо., Лтд. је један од најпоузданијих произвођача и добављача трансформатора на бази уља у Кини. Са богатим искуством, посвећени смо понуди висококвалитетних услуга по мери. Молимо вас да овде из наше фабрике на велико купите премиум трансформатор на бази уља произведен у Кини.
Увод у производ

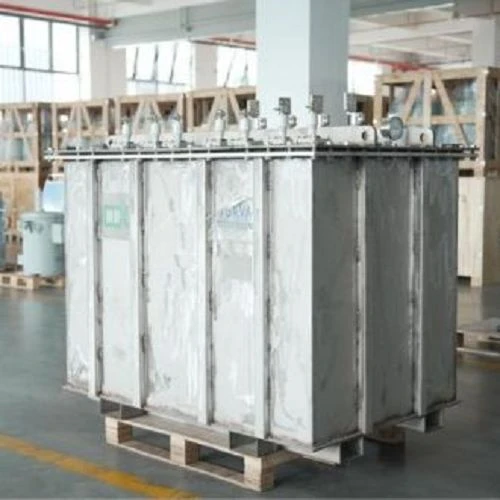

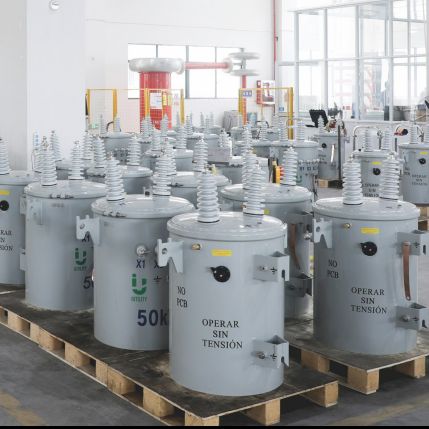

Трансформатор на бази уља користи изолационо уље као изолацију и медијум за хлађење да би остварио конверзију напона путем електромагнетне индукције.

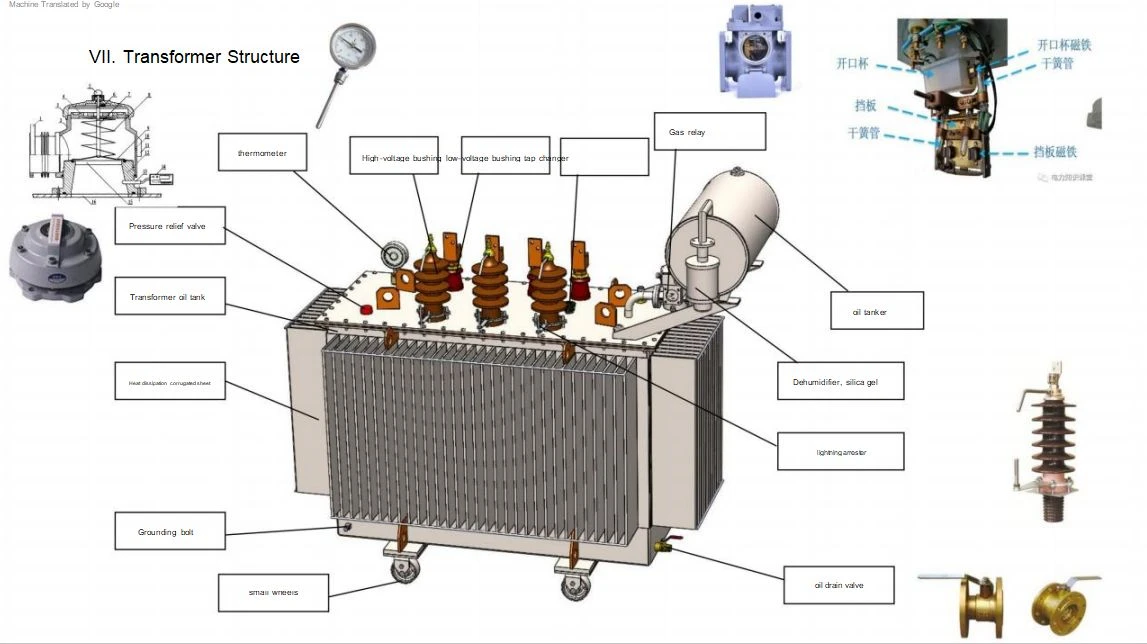

Састоји се од гвозденог језгра, намотаја, изолационог уља и резервоара. Одлично одвођење топлоте омогућава већи капацитет и већу способност преоптерећења. Ова серија укључује конвенционални уроњен тип и херметички затворен трансформатор пуњен уљем.
Производ карактерише зрела технологија, ниска цена производње и стабилан рад. Погодно за пројекте електричне мреже и индустријске дистрибуције.
У складу са релевантним ИЕЦ и ГБ стандардима.
Детаљи о производу/Предности производа
Извршни стандарди
- Овај трансформатор на бази уља је дизајниран, произведен и тестиран у складу са стандардима у наставку.
- Међународни стандарди
- ИЕЦ 60076 серија (енергетски трансформатори)
- ИЕЦ 60296 (Минерална изолациона уља за електричну опрему)
- Кинески национални стандарди
- ГБ/Т 1094 серија
- ГБ/Т 6451
Напомена:
Трансформатори{0}}уроњени у уље имају језгра намотаја запечаћена у резервоару за уље напуњен уљем. Погодни су за спољашњу употребу, али уље може да изгори и експлодира. Отпорни су на загађење и не могу се инсталирати унутар зграда. Морају бити
удаљено више од 5 метара од станара. Ако се постављају у затвореном простору, морају бити у посебној електричној просторији и нико не би требало да живи у кругу од 5 метара од њих.
1.ЦореЦонструцтион
3.1 Основни материјал
Он усваја челичне лимове од силицијумског челика високих{0}}перформанси-усмерених на зрно са малим губицима и великом магнетном пропустљивошћу, ефикасно смањујући{2}}губитак без оптерећења и побољшавајући перформансе{3}}уштеде енергије.
3.2 Структура ламинације
Примењује оптимизовану степенасту структуру ламинације. Постепено слагање смањује магнетно цурење и губитак вртложне струје и потискује радну буку. На површини језгра је премазан високо{2}}изолациони лак.
3.3 Структура причвршћивања
Опремљен је интегралном чврстом стезном структуром. Поуздано причвршћивање избегава вибрације и лабавост током-дуготрајног рада, обезбеђујући стабилно магнетно коло и добре механичке перформансе.
Конфигурација заштите
4.1 Заптивање и заштита од-пропуштања
4.2 Заштита од пре{{1}температуре
4.3 Заштита од преоптерећења и кратког{1}}споја
4.4 Заштита уземљења
Стандардни терминали за уземљење резервисани су на резервоару Ит. Поуздано уземљење елиминише ризик од индукованог пренапона и побољшава радну сигурност.
Стандардни технички параметри
Трансформатор на бази уља покрива комплетан опсег стандардних номиналних капацитета како би задовољио различите захтеве за снагом дистрибуције. Прилагођени капацитет је доступан према захтевима купаца.
Подржава различите комбинације високог и ниског напона, прилагођавајући се различитим нивоима напона у мрежи и условима рада.
Прихвата дизајн језгра и намотаја са малим{0}}губицима, са малим губитком без-оптерећења и губитком оптерећења, што обезбеђује високу ефикасност{2}}уштеде енергије током дуготрајног-радња.
Одржава одличан ниво изолације са квалификованим перформансама пораста температуре, обезбеђујући стабилну диелектричну чврстоћу при континуираном називном раду.
Погодан је за спољашњу и унутрашњу инсталацију, прилагођавајући се уобичајеној температури околине, влажности и општим индустријским и стамбеним окружењима за дистрибуцију електричне енергије.
Предности производа
Користи{0}}квалитетно изолационо уље као диелектрик и медијум за хлађење. Обезбеђује равномерно расипање топлоте и поуздане перформансе изолације, ефикасно стабилизујући радну температуру и избегавајући квар изолације.
Усваја зрелу технологију производње и строги структурални дизајн. Са ниским вибрацијама, малим делимичним пражњењем и јаком прилагодљивошћу околини, може да ради стабилно дуго времена у различитим сценаријима дистрибуције енергије.
Има добру термичку стабилност и јак капацитет преоптерећења у поређењу са обичном електричном опремом. Може издржати тренутни удар струје и прилагодити се променљивим условима оптерећења.
Одликује се једноставном структуром и зрелим процесом. Има ниже трошкове производње и стабилне перформансе, што доноси мале потешкоће у свакодневном одржавању и дуг радни век.
Погодан је за унутрашњу и спољашњу дистрибуцију електричне енергије, индустријске паркове, стамбена подручја и општинске електричне мреже, испуњавајући различите захтеве за конвенционално и средње{0}}оптерећење напајања.
ОЕМ и прилагођавање
Подржава прилагођени напон, лого, анти-третман против корозије.
Контрола квалитета
Сви готови трансформатори пролазе кроз обавезна фабричка рутинска испитивања један по један пре испоруке.
Тест без{0}}оптерећења: Откријте губитак снаге у празном ходу и вредност струје мировања јединице
Тест оптерећења: Проверите податке о губитку оптерећења и импеданси кратког{0}}споја под номиналним оптерећењем
Испитивање диелектричне отпорности: Проверите перформансе главне изолације између намотаја високог{0}}ниског напона и уземљења резервоара
Тест индукованог напона: Прегледајте међу-окретну и међу-слојну уздужну изолацију, изводите на двоструком напону и двострукој фреквенцији
Тест изолационог отпора: Користите мегоомметар за мерење изолационог отпора ВН намотаја, НН намотаја и уземљења
Тест отпора намотаја једносмерне струје: Измерите једносмерну отпорност сваког одсека славине на високонапонским и нисконапонским калемовима
Однос трансформације и векторски групни тест: Калибришите коефицијент трансформације напона и проверите начин повезивања намотаја
Тест делимичног пражњења: Овај испитни предмет је потребан само за трансформаторе сувог{0}}типа
Испитивање непропусности уља: Напуните резервоар заштитним гасом и оставите 24 сата; није дозвољено цурење нафте или гаса
Поред рутинских тестова, тестови типа прототипа се спроводе на првом узорку серије, укључујући тест муње, тест отпорности на изненадни кратки{0}} спој, тест пораста температуре и тест буке при раду.
Након{0}}продаје
Даљинско упутство за инсталацију и решавање проблема
Стандардна глобална гаранција
Други
- Примена: Електрична мрежа, фотонапонски, индустријски пројекти
- Плаћање: Т/Т, Л/Ц на лицу места
- Паковање: Извозна дрвена палета, погодна за океанску испоруку
ФАК
