ЕЦ Инсулатор Јиангки Цо., Лтд. је један од најпоузданијих произвођача и добављача високонапонских порцеланских одводника пренапона у Кини. Са богатим искуством, посвећени смо понуди висококвалитетних услуга по мери. Молимо вас да овде у нашој фабрици купите врхунски високонапонски порцелански одводник пренапона произведен у Кини.
Увод у производ
Порцелански изолаторски одводник се углавном користи у спољашњим високонапонским-мрежама за заштиту трансформатора, подстаница и надземне енергетске опреме од импулса грома и пренапона прекидача.
У многим енергетским пројектима, избор одводника захтева више пажње него усклађивање напона система. Локација инсталације, ниво загађења, координација изолације и врста заштићене опреме могу утицати на коначни дизајн. Кућиште од порцелана је и даље изабрано за апликације где су механичка чврстоћа и-дугорочни учинак спољне изолације важни.
ЦА серија покрива називне напоне од 3кВ до 54кВ и произведена је у складу са захтевима ИЕЦ 60099-4 за метал-оксидне одводнике пренапона.
Опис производа

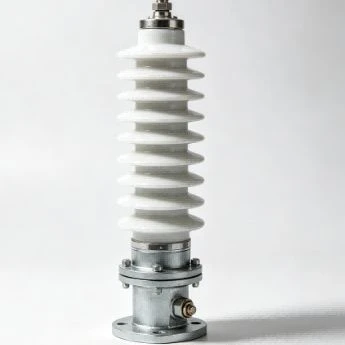

Високонапонски порцелански изолаторкомбинује порцеланску изолациону технологију са ЗнО (цинк оксид) не-елементима нелинеарног отпорника како би обезбедио заштиту од импулса грома и пренапона у склопкама у високонапонским-системима.
Током абнормалних напонских услова, ЗнО елементи брзо мењају своје електричне карактеристике и испуштају енергију пренапона, смањујући напонски стрес примењен на трансформаторе, расклопне уређаје и другу прикључену опрему. Кућиште од порцелана обезбеђује спољну изолацију и механичку подршку, што овај тип одводника чини погодним за спољне инсталације изложене временским променама.
У стварним апликацијама, различита окружења могу захтевати различите конфигурације производа. Подстаници близу обале, на пример, можда ће бити потребна већа пузна стаза због контаминације соли, док индустријским локацијама са великим загађењем може бити потребна додатна разматрања изолације. Избор правогВисоконапонски порцелански изолаторукључује проверу називног напона, МЦОВ, изолационог растојања и услова уградње заједно. ЦА серија покрива системе од 3кВ до 54кВ са номиналном струјом пражњења од 5кА, МЦОВ од 2,55кВрмс до 45,90кВрмс и опцијама пузне стазе од 323мм до 2040мм.
Производња и прилагођавање пројекта
Доследан учинак зависи од пажљиве контроле материјала, обраде и завршне провере.
Пре производње, порцеланска кућишта, елементи отпорника од ЗнО, метални спојеви и заптивне компоненте се проверавају у складу са техничким захтевима. Порцелански делови се формирају и синтерују под контролисаним условима да би се постигла потребна механичка чврстоћа и изолационе карактеристике. ЗнО елементи се тестирају пре монтаже да би се провериле њихове електричне перформансе.
Након завршетка монтаже, готови одводники се прегледају кроз рутинска електрична испитивања, укључујући мерење заосталог напона, верификацију изолације и испитивање отпорности на фреквенцију напајања. Ове процедуре помажу да се потврди конзистентност производа пре испоруке.
За пројекте са посебним условима уградње, могућа је прилагођавања димензија кућишта, монтажне структуре, распореда терминала и пузне стазе. Информације као што су напон система, окружење инсталације и услови загађења омогућавају да конфигурација производа боље одговара стварној примени.
Техничке информације
|
Ставка |
Спецификација |
|
Референтни стандард |
ИЕЦ 60099-4 |
|
Називни напон |
3кВ - 54кВ |
|
МЦОВ |
2,55 кВрмс - 45.90кВрмс |
|
Називна струја пражњења |
5кА |
|
Материјал кућишта |
Порцелан |
|
Цреепаге Дистанце |
323 мм - 2040 мм |
|
Апликација |
Спољне трафостанице, трансформатори, надземни водови и индустријски енергетски системи |
ФАК
Шта чини порцеланско кућиште погодним за примену одводника на отвореном?
Кућиште од порцелана обезбеђује високу механичку чврстоћу и добре изолационе карактеристике, које су важне за опрему која ради на отвореном дуги низ година. У апликацијама за заштиту подстаница и трансформатора, одводник може бити изложен континуираној изложености сунчевој светлости, влази, променама температуре и загађењу, тако да је издржљивост конструкције важан фактор избора.
Које информације треба потврдити пре наручивања?
Главне информације укључују напон система, локацију инсталације, врсту заштићене опреме и услове околине. Ови детаљи помажу у одређивању одговарајуће спецификације одводника и избегавању избора конфигурације која не одговара стварном радном окружењу.
